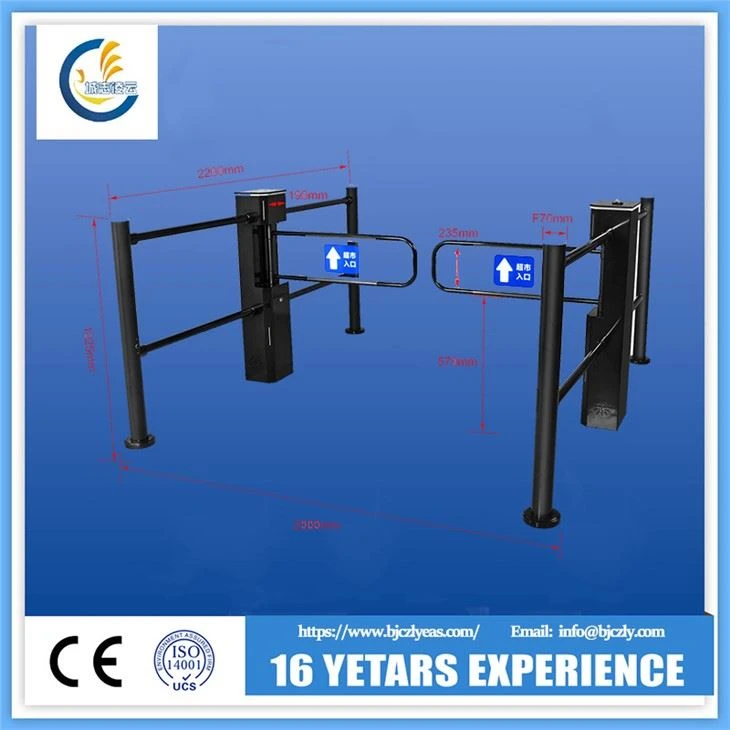

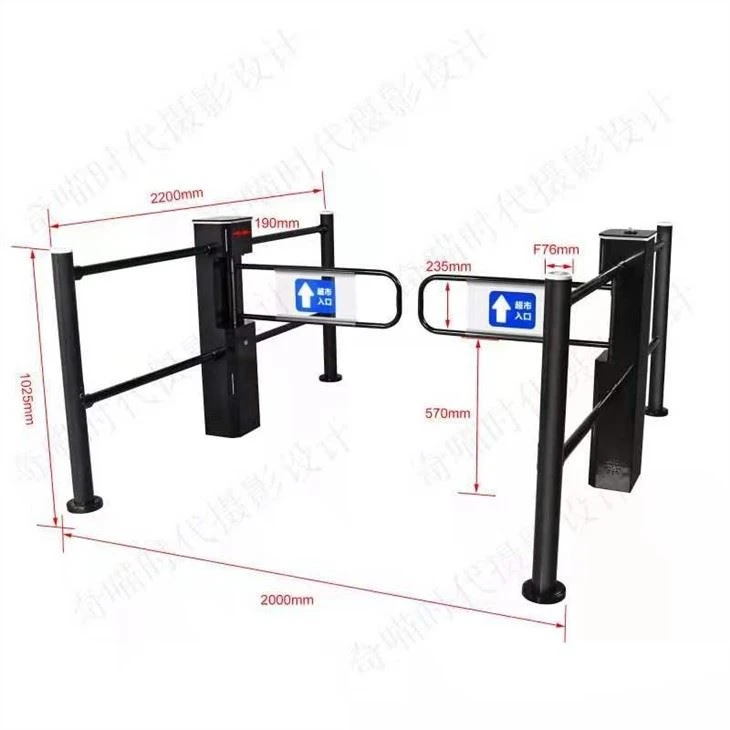

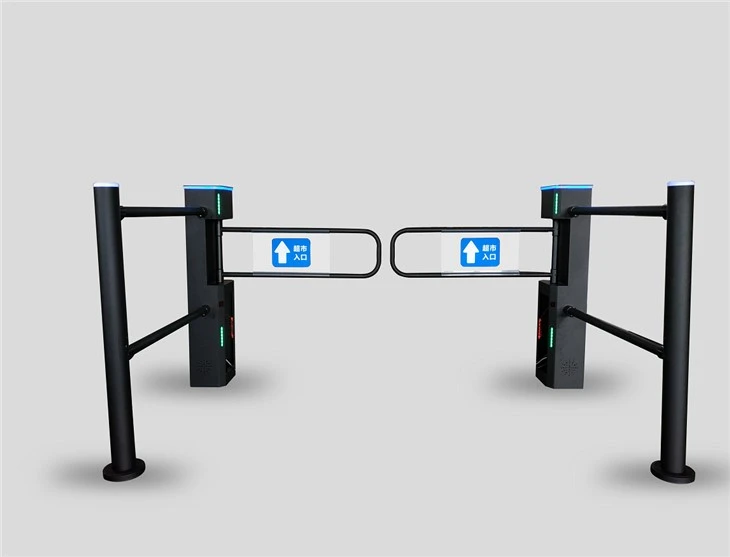

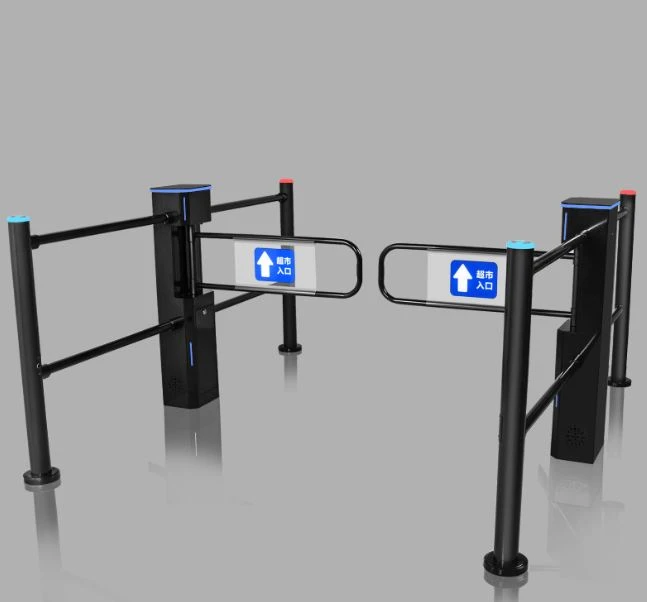

ブラシレスサーボ制御システムの接続仕様

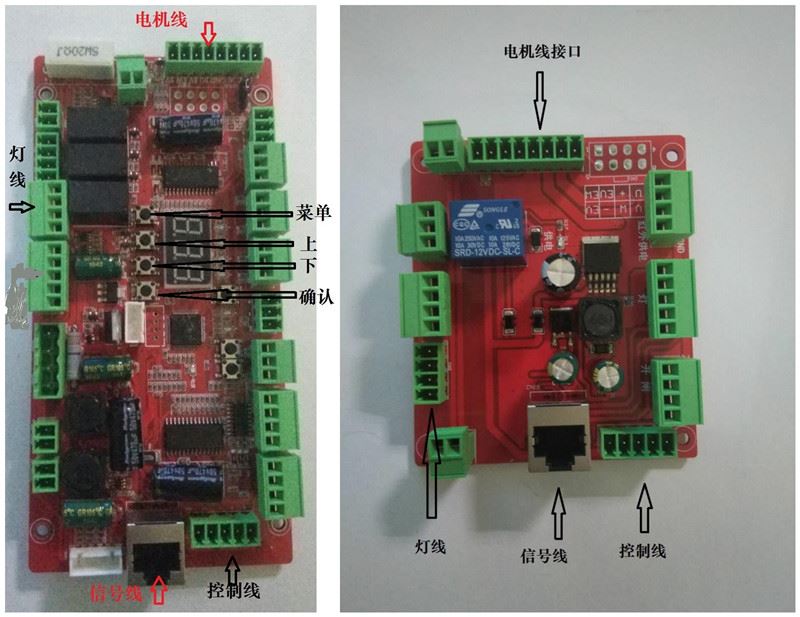

-メインボードの配線図

-サブボードの配線図

機能的特徴

故障自己検知と警報音プロンプトの機能があり、メンテナンスや使用に便利です。

2は、任意の制御装置、出力制御信号またはボタンまたはリモート制御に接続して、一方向のフロー制御を実現できます。

3.自動リセット機能：90+度のスイングごとに、検出された人と物が通過した場合、つまり自動リセットされた場合、または指定された範囲内で通過しなかった場合、システムは通過する権利を自動的にキャンセルして初期位置に戻ります。時間（時間遅延調整可能）。

4照明表示：交通を誘導する高輝度交通インジケーター。

5火災安全：火災警報システム信号と接続して、ゲートの常時開放を実現できます。

6警報機能：不法侵入時、自動警報。

7調整可能な速度：ロッカーアームの開閉速度は、ユーザーの実際のニーズに応じて調整できます。

8産業レベルのアーム制御システム、多くの多機能デジタル設定、暗号化、自動リセット機能を追加。

9逆推力機能：スイングアームリセットの過程で、外力によりスイングアームが逆転すると、スイングアームが自動的に逆推力を開始し、警報音が鳴ります。外力がなくなると、自動的に元の状態に戻り、交通を再開します。

10自動保護機能：外力によりスイングアームの正常な動作が妨げられ、外力が継続している場合、システムは自動的に自動保護を検出し、20秒後にスリープ状態になります。次の通常信号が入力されると、ゲートは自動的に通常に戻ります。

11マルチレベル衝突防止バッファー機能：不法追い越しやパンチング時に、ブレーキレバーが対応する角度をバッファーし、リアルタイム逆推力を開始すると同時に、警報を発し、人間化を実現し、怪我を防止し、頻繁または継続的な衝突によって引き起こされる機械的損傷を大幅に軽減します。

誰も勤務時間内にいません。ロッカーアームは、電源がオフのときに自動的に開き、電源がオンのときに自動的にリセットされます（交通渋滞）。

技術的パラメータ

運転者	低エネルギーM05
最大運動エネルギー	J<>
最大強度	67N（ドアファンの外縁）
駆動トルク	約5Nm
ロック	ギアブレーキRA12
ロックトルク	最小30Nm
通過の頻度	45人/分
ドライブの設計	100000スイッチングサイクル
ドライビングライフMCBF	100000スイッチングサイクル
Open angle	-90° - +90°
コントロール	ETS 21
ソフトウェア	FCC
電源	V AC / 50-60Hz 100-230
カップリング荷重	120VA
コントロールユニットの電圧	24V DC
インターフェース	内部シリアルインターフェース：CANコントロールパネル内のバス接続外部：最大8台の機器を接続できます。ブロックあたり5つのETS21ボードの圧力フィードバックはありません。他のフィードバックは他のETS21ioから入手できます

デバッグモードディレクトリ

1.メニューキーを3秒間押すと、L-1が表示され、確認キーを押してドア閉時間デバッグモードに入ります。

2メニューキーを3秒間押してL-1を表示し、キーを押してl-7を表示し、確認キーを押してゲートカットオフスイッチのデバッグモードに入ります（詳細については、以下の表を参照してください）。

三つ。メニューキーを3秒間押してL-1を表示し、キーを押してl-12を表示し、確認キーを押してドアトーンデバッグモードに入ります（詳細については、以下の表を参照してください）。

4メニューキーを3秒間押すと、L-1が表示され、メニューキーを押すと、D-1が表示され、確認を押します。音声プロンプトがロッカーを目的の位置に押します。このとき、ロッカーを調整し、調整できます。、メニューを押して確認し、メニューを押して終了します（下の表を参照）
